Kraftübertragung und Verschleißschutz: Detaillierte Erklärung der BOMAG Fertiger-Spiralklingen

BOMAG, als weltweit renommierter Hersteller von Verdichtungs- und Einbaumaschinen aus Deutschland, nimmt seit jeher eine technologische Spitzenposition im Infrastrukturbau wie Autobahnen, Flughäfen und Häfen ein. Als Kernstück des Straßenbaus hängt die Qualität der Arbeit des Fertigers nicht nur von der Nivellierfähigkeit des Glättbretts ab, sondern auch von der Leistungsfähigkeit des Materialverteilungssystems. Das rationelle Design und die Langlebigkeit der Spiralklinge des Fertigers, die eine Schlüsselkomponente der Materialsortiervorrichtung ist, bestimmen direkt die Effizienz des Einbaus und die Fähigkeit, Entmischungen zu verhindern.

Die Kernfunktion der Spiralklinge des Fertigers ist nicht nur der Materialtransport, sondern auch die

In der Arbeitsvorrichtung des BOMAG-Fertigers befindet sich der Wendelverteiler zwischen dem Trichter und dem Glättblech. Seine Hauptfunktion besteht darin, das aufgenommene Asphaltmischgut oder wasserstabile Material durch rotierende Flügel gleichmäßig und vollständig über den gesamten Breitenbereich vor dem Glättblech zu transportieren.

Unter realen Arbeitsbedingungen stehen Spiralklingen jedoch vor großen Herausforderungen. Wenn die Einbaubreite groß oder die Partikelgröße des Materials ungleichmäßig ist, kann es bei unsachgemäßer Konstruktion oder Installation der Schaufel leicht zu einer "Entmischung" des Gemischs während der axialen Förderung kommen - d. h., die grobkörnigen Aggregate rollen zu den Rändern hinunter und die feinen Materialien konzentrieren sich in der Mitte, was die Kompaktheit und Lebensdauer der Straßenoberfläche ernsthaft beeinträchtigt. BOMAG hat sich daher zum Ziel gesetzt, durch die Optimierung der Schaufelsteigung, des Durchmessers und des Einbauwinkels der Schaufeln einen "voll vergrabenen" Materialtransport zu erreichen, Widerstandsschwankungen zu reduzieren und einen stabilen und gleichmäßigen Materialfluss zu gewährleisten.

Modellparameter und Strukturmerkmale

Am Beispiel des typischen BOMAG Asphaltfertigers BF300C spiegeln die technischen Parameter seiner Spiralklingen die Strenge deutschen Designs wider:

• Durchmesser der Klinge: Der Standard-Spiralblattdurchmesser dieses Modells beträgt 280 mm. Diese Größe bietet ein ausgewogenes Verhältnis zwischen Förderleistung und Antriebsdrehmoment und kann den Anforderungen an die Einbaudicke der meisten mittelschweren Straßenbeläge gerecht werden.
• Material und Verfahren: Das Originalwerk von BOMAG und der Ersatzteilmarkt verwenden in der Regel hochverschleißfesten legierten Stahlguss für die Herstellung. Da es sich bei Spiralmessern um empfindliche Teile handelt, wird gewöhnlicher Stahl beim Transport von stark abrasivem Schotter schnell verschleißen und versagen. Daher werden hochwertige Schaufeln in der Regel einer speziellen Wärmebehandlung unterzogen, um eine hohe Härte zu gewährleisten und gleichzeitig eine ausreichende Zähigkeit zu besitzen, um einen Sprödbruch zu verhindern, wenn sie auf harte Objekte mit großer Partikelgröße treffen.

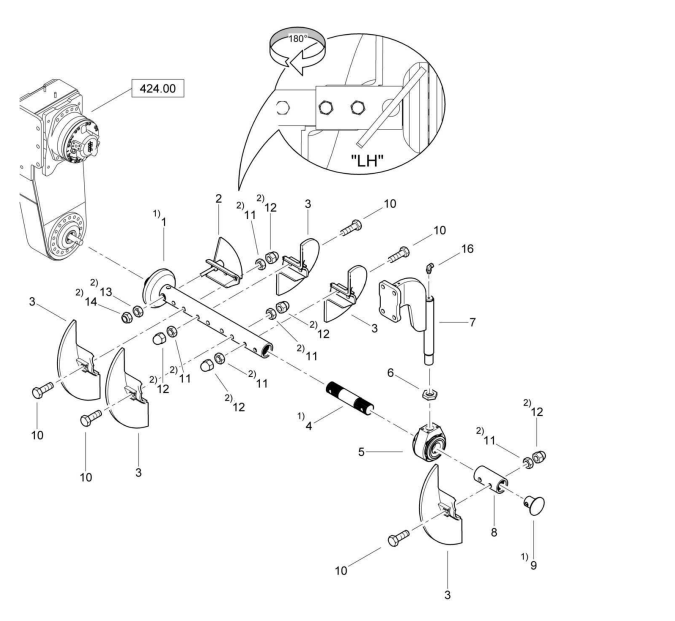

• **Modulare Bauweise * *: Die Spiralschaufeln moderner Straßenfertiger haben in der Regel eine geteilte und zusammensetzbare Struktur. Durch die Kombination von Schaufeln aus verschiedenen Winkeln (z. B. 180-Grad-Standardschaufeln, 360-Grad-Schaufeln oder Verbindungsschaufeln) können die Bediener flexibel auf die tatsächliche Einbaubreite und -stärke reagieren.

Schlüsseltechnologie: "Reverse Blade" zur Verhinderung von Entmischung

Eines der Highlights der BOMAG Spiralbauweise ist der Einsatz von "Reverse Blades". Beim Einbau auf einer breiteren Fahrbahn wird das Mischgut von einer Förderschnecke zu beiden Enden geschoben. Bei herkömmlichen Aufhängungen können aufgrund baulicher Hindernisse tote Zonen im Materialfluss oder plötzliche Geschwindigkeitsänderungen auftreten, die zu Entmischungen führen.

Die technische Lösung von BOMAG besteht in der Installation von Umkehrschaufeln am vorderen Ende des Hängers, um dieses Problem zu lösen. Die Spiralrichtung dieser Schaufeln ist der der Hauptschaufeln entgegengesetzt, und ihre Funktion besteht darin, einen "Gegendruck" zu erzeugen, bevor das Material zum Ende geschoben wird. Dadurch wird eine übermäßige Konzentration und ein Rollen der groben Gesteinskörner verhindert, während gleichzeitig der durch die Verstopfung des Hängers verursachte Bereich der Materialabsenkung aufgefüllt wird. Diese Konstruktion kann die Gleichmäßigkeit der Kornverteilung entlang der Einbaubreite erheblich verbessern.

Abnutzung und Wartung

Die Spiralschaufeln des Fertigers sind typische "anfällige Teile". In der Praxis wird die Abnutzungsrate der Klingen durch den Materialverschleißwert, die Drehzahl und die Einbaulaufleistung beeinflusst. Wenn die Schaufelkante auf ein Drittel ihres ursprünglichen Durchmessers abgenutzt ist oder offensichtliche Lücken aufweist, sinkt die Beschickungsleistung erheblich, und die Schaufel sollte rechtzeitig ausgetauscht werden.

Bei der Auswahl von BOMAG Spiralklingen sollten Anwender auf folgende Punkte achten:

1. Passende Modelle: BOMAG-Fertiger verschiedener Tonnagen (z. B. BF300C und die große BF800-Serie) unterscheiden sich in Bezug auf den Schaufeldurchmesser und die Abstände der Montagebohrungen, so dass eine strenge Größenprüfung erforderlich ist.
2. Verschleißfestigkeit: Es sollten legierte Produkte mit hoher Verschleißfestigkeit ausgewählt werden. Qualitativ hochwertige Klingen können die Häufigkeit des Austauschs erheblich verringern und die Wartung der Geräte verbessern.
3. Einbaurichtung: Die linken und rechten Spiralflügel unterscheiden sich streng in der Drehrichtung. Ein falscher Einbau kann dazu führen, dass die Materialien nicht nach außen transportiert werden können oder sogar das Gerät beschädigt wird.

Schlussfolgerung

BOMAG Wendelschaufeln sind nicht nur einfache "Förderspiralen", sondern Präzisionskomponenten, die Strömungsmechanik und verschleißfeste Materialtechnologie integrieren. Durch die wissenschaftliche Auslegung der Wendelschaufeln und die Auswahl hochverschleißfester Werkstoffe bietet BOMAG den Anwendern eine wirksame Lösung gegen die Materialentmischung und für eine gleichmäßigere Ausbringung. Für Bauunternehmen ist die Beachtung des Verschleißzustandes und der Auswahlqualität dieser Detailkomponente ein entscheidender Schritt zu einem qualitativ hochwertigen Belagsbau.

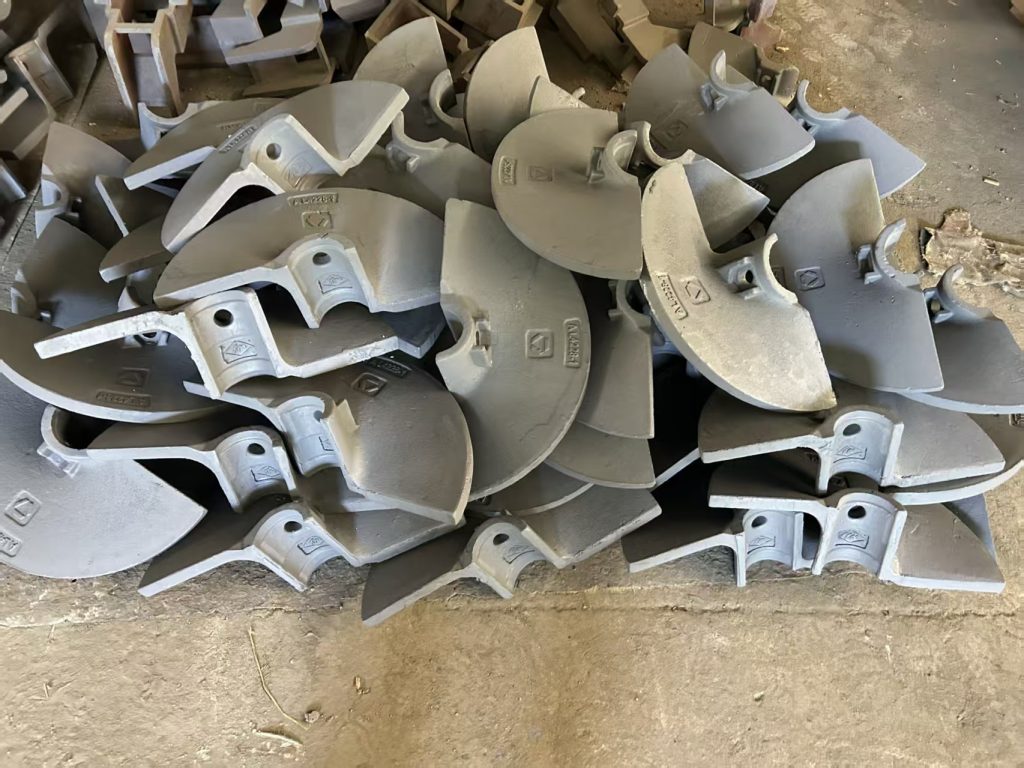

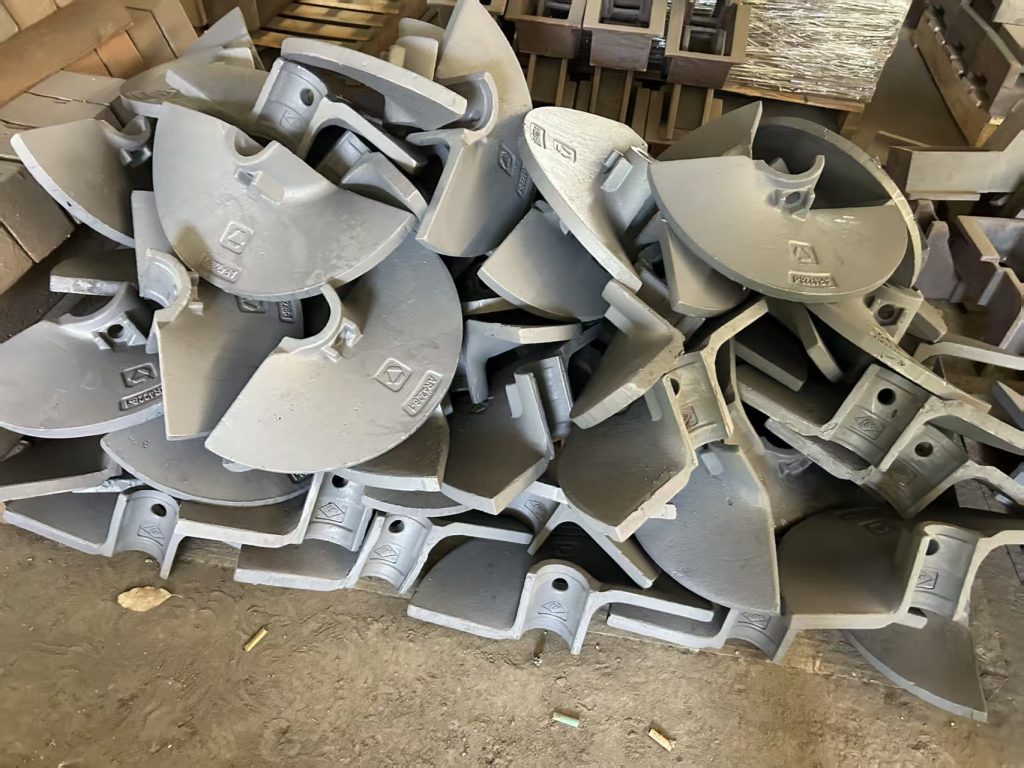

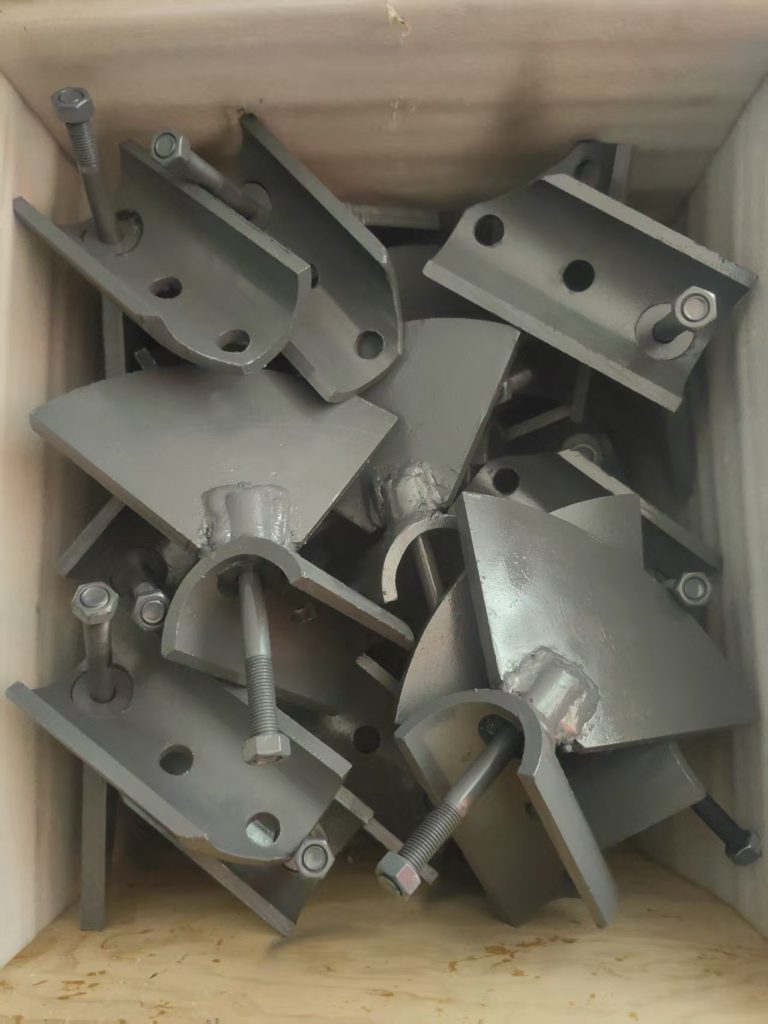

Ma'anshan Datai Machinery Technology Co., Ltd. ist spezialisiert auf die Lieferung von Spiralmessern D213802203, D213802204, 89320122 und 89320213 für BOMAG Asphaltfertiger. Bitte kontaktieren Sie unseren Ingenieur Mr. Li Chao für eine Beratung
